26
C HA P E S / C ROC H E T S M I X T E S
CHAPES/CROCHETS MIXTES
Percage Ø 17 entraxe horizontal 90 mm
Non homologué 94/20/CE
0630
Support rotule permettant
de surbaisser la rotule.
Spécial 4 x 4. Maxi 2 tonnes.
Non homologué 94/20/CE.
Perçage 13 mm.

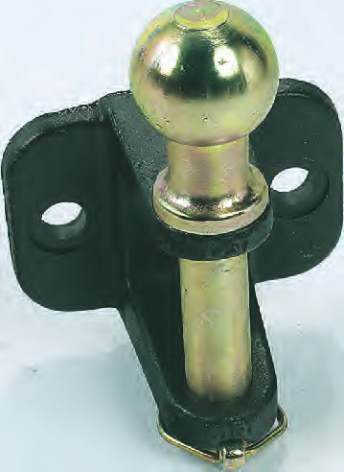

Chape mixte.
Charge avec rotule Ø 50 : 1500 kg.
Charge avec axe Ø 24 : 3500 kg.
0605
Perçage 2 trous Ø 17.
Entraxe perçage 90 mm.
0645
Perçage 4 trous Ø 13.
Entraxe perçage 85,7 x 44,5 mm.
180 mm
Ø 25 mm
112 mm
0574
Perçage 4 trous Ø 17.
Entraxe perçage 90 x 40 mm.
0575
Perçage 4 trous Ø 10,5.
Entraxe perçage 83 x 56 mm.
0649

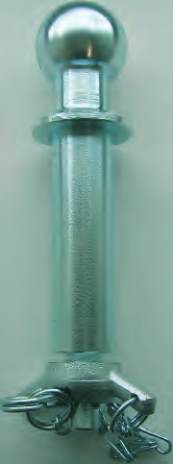

Axe seul pour 0605
et 0645.
B
0649A
Axe seul pour 0637 et
0638.
B

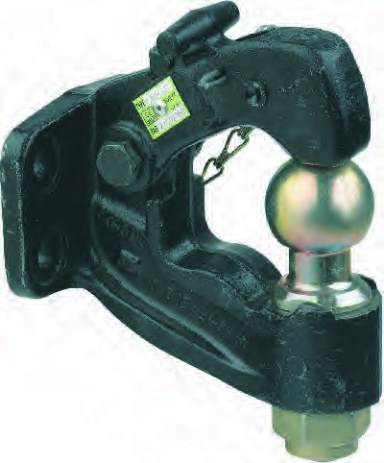

Crochet MIXTE charge
3T500 sur rotule et axe.
0635
Perçage 2 trous Ø 17.
Entraxe perçage 90 mm.
0636
Perçage 4 trous Ø 13.
Entraxe perçage 85,7 x 44,5 mm.
0576
Perçage 4 trous Ø 17.
Entraxe perçage 90 x 50 mm.
0577
Perçage 4 trous Ø 17.
Entraxe perçage 90 x 40 mm.
0578
Perçage 4 trous Ø 10,5.
Entraxe perçage 83 x 56 mm.
Chape mixte renforcée.
Charge avec rotule Ø 50 :
3500 kg.
Charge avec axe Ø 32 :
8000 kg.
300 mm
210 mm
135 mm
100 mm
100 mm
85
45
0637
Perçage 4 trous Ø 13.
Entraxe perçage 85,7 x 44,5 mm.
0638
Perçage 4 trous Ø 17.
Entraxe perçage 90 x 40 mm.
0579
Perçage 4 trous Ø 10,5.
Entraxe perçage 83 x 56 mm.
0580
Perçage 4 trous Ø 17.
Entraxe perçage 90 x 50 mm.
PLAQUES DE REHAUSSE
0628A
4 trous. Charge 1 tonne.
Entraxe vertical 40 à 50 mm.
Dim. hors tout 15 x 10,5 x 1 cm
0628B
6 trous. Charge 1 tonne.
Entraxe vertical 40/45 mm.
Dim. hors tout 15 x 14,5 x 1 cm
0628C
8 trous. Charge 2 tonnes.
Entraxe vertical 40/45 mm.
Dim. hors tout 15 x 18,5 x 1,5 cm
Toutes ces chapes sont
homologuées 94/20/CE
