P I È C E S D É T A C H É E S R T N / GO E T T
COMMANDES DE FREIN AVEC FIXATION EN V
Jeux de bague
Soufflets de tête
Kit Compensateur
Kit Amortisseur
Levier de Parc

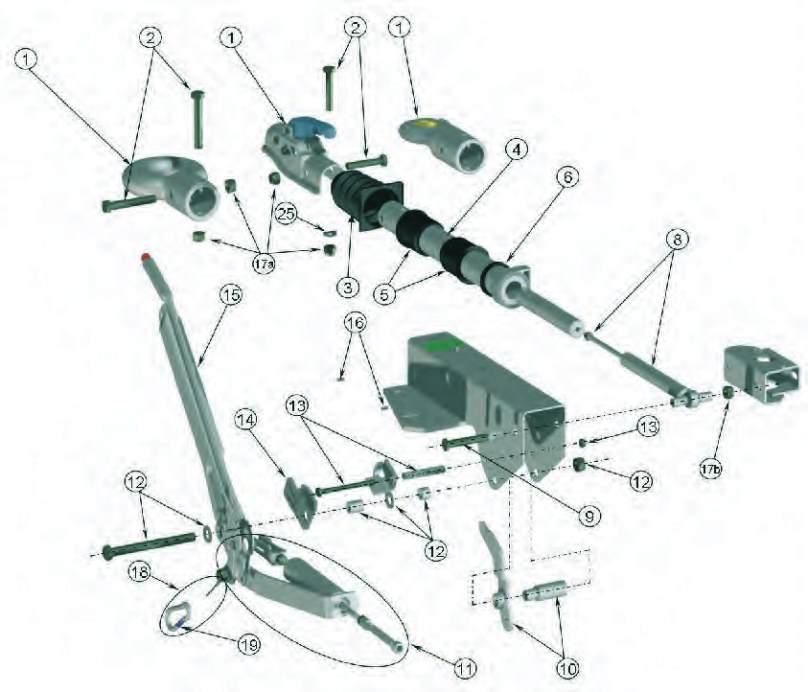

N° DESIGNATION
1- Boite d’attache ou panneau
2- Jeu de vis
3- Soufflet
4- Tube de traction
5- Bague de tube de traction
6- Rondelle PVC
8- Amortisseur
9- Vis
10- Biellette et entretoise
11- Compensateur complet
12- Vis, entretoises et écrou frein
13- Vis, entretoises et écrou frein
14- Secteur cranté
15- Levier de parc
16- Goupilles cannelées de bague
17- Ecrou frein
Repères 3 et 17A 4-6-17B 5-6-16-17B 8-9-17B 10-12 11-18-19 12-13-14-15 18-19
FIXATION
EN V
SOUFFLET DE
TÊTE
TUBE DE
TRACTION
JEUX DE
BAGUES
KIT
AMORTISSEUR
KIT
BIELLETTE RA
KIT
COMPENSATEUR
LEVIER DE
PARC
CÂBLE DE
RUPTURE
549 A6 0406 7310 0409 0404 7320 0418 0639 0623
549 B2 0406 7312 0409 0403 7320 0418 0639 0623
549 G2 0406 7312 0409 0402 7320 0419 0639 0624
549 F5 0406 7313 0417 0401 7321 0419 0427 0624
550 J2 0407 7314 0408 0400 7322 0420 0424 0624
