RAMPES ALU RENFORCÉES
80
R AM P E S A L U R E N F OR C É E S
De 2 m à 2,50 m
Les rampes sont homologuées et soumises sur des presses spéciales à des charges atteignant 200 % de leur
charge nominale afin de vérifier l’absence de toute déformation permanente résiduelle. Tous les produits
fabriqués sont conformes aux normes européennes actuellement en vigueur.
*Empattement : distance séparant les axes des essieux ou longueur de chenilles d’un véhicule - Plus la distance de l’empattement est longue et plus la
capacité de charge augmente. Pour les véhicules à chenille il est indispensable d’utiliser des rampes avec au moins 15% de portée en plus par rapport au
poids du même véhicule.
TABLEAU DES RAMPES
de chargement pour engins sur pneus ou chenilles en caoutchouc
* empattement * empattement
La structure massive et l’épaisseur des
poutres constituent la meilleure garantie
contre les chocs et les coups qui
pourraient provoquer craquelures ou
fissures dangereuses de la rampe sur la
structure de chargement.
Légère
et maniable
ÉCONOMIQUE
6678

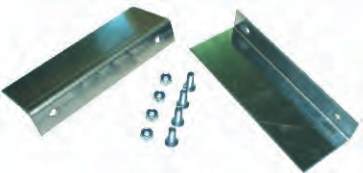

2 cales de sécurité pour rampe aluminium.
Code
Charge
par paire
Dimensions
en mm
Hauteur maxi du
seuil de chargement
poids
par paire
Forme
6655
1000 kg 2000 x 260
60 cm
15 kg
droite
6656
1000 kg 2500 x 260
75 cm
19,7 kg
droite
Code
Capacité par paire pour engins
à empattement* (en mètres)
Longueur
totale
Largeur
Rebord
Poids
par rampe
Hauteur
de la poutre
1
1,5
2
int.
ext.
6730
3200 kg 3200 kg 3200 kg
2 m -
300
sans
14 kg
85 mm
6731
1290 kg 1400 kg 1750 kg
2,50 m -
345
sans
14 kg
65 mm
6732
2650 kg 2850 kg 2850 kg
2,50 m 300 360 avec 37 mm 18 kg
100 mm
6733
3400 kg 3650 kg 3680 kg
2,50 m 300 360 avec 38 mm 19 kg
115 mm
6734
4060 kg 4380 kg 4380 kg
2,50 m 300 360 avec 41 mm 21 kg
125 mm
IMPORTANT
Hauteur d’utilisation
Longueur rampes Hauteur en mm
1m50
405 à 450
2m
450 à 600
2m50
600 à 750
3m
750 à 900
3m50
900 à 1050
Norme : pente maxi 30 %
Certifiées TÜV. Empattement : 1,20 m. Véhicule à chenilles : interdit.
TYPE D’APPUI
de 1290
à 4380 kg
Maxi
1 tonne
