COMMANDES DE FREIN AVEC FIXATION MONOPOUTRE
35
P I È C E S D É T A C H É E S R T N / GO E T T
Jeux de bague
Soufflets de tête
Kit Compensateur
Kit Amortisseur
Levier de Parc

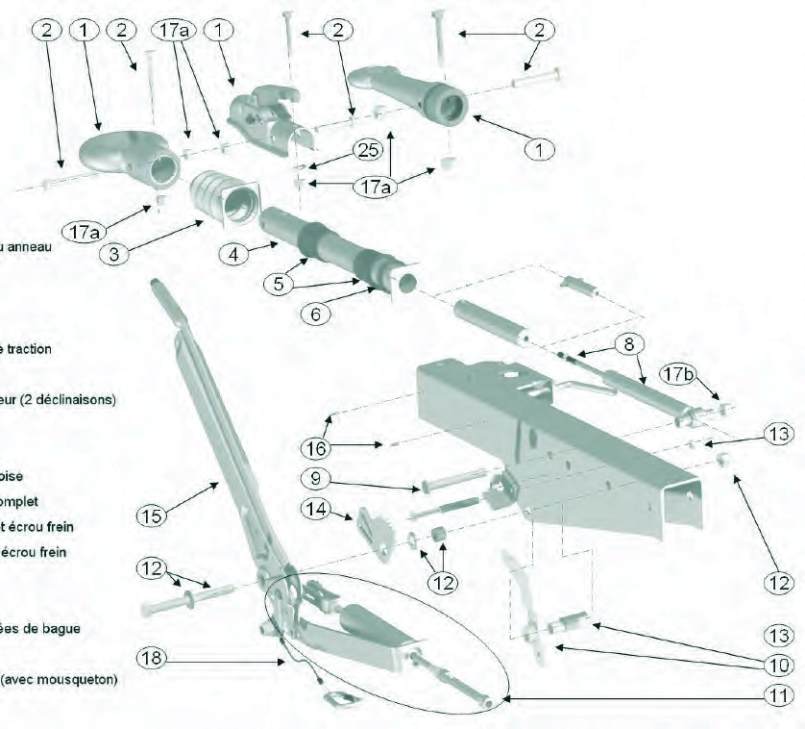

N° DESIGNATION
1- Boîte d’attache ou panneau
2- Jeu de vis
3- Soufflet
4- Tube de traction
5- Bague de tube de traction
6- Rondelle PVC
8- Amortisseur
9- Vis
10- Biellette et entretoise
11- Compensateur complet
12- Vis, entretoises et écrou frein
13- Vis, entretoises et écrou frein
14- Secteur cranté
15- Levier de parc
16- Goupilles cannelées de bague
17- Ecrou frein
18- Câble de rupture (avec mousqueton)
Repères
3 et 17A 4-6-17B 5-6-16-17B 8-9-17B
10-12
11-18-19 12-13-14-15 18-19
FIXATION
MONOPOUTRE
SOUFFLET DE
TÊTE
TUBE DE
TRACTION
JEUX DE
BAGUES
KIT
AMORTISSEUR
KIT
BIELLETTE RA
KIT
COMPENSATEUR
LEVIER DE
PARC
CÂBLE DE
RUPTURE
549 A4
0406
7310
0409
0404
7320
0418
0639
0623
549 B4
0406
7312
0409
0403
7320
0418
0639
0623
549 G4
0406
7312
0409
0402
7320
0419
0639
0624
549 F4
0406
7313
0417
0401
7323
0419
0427
0624
550 J4
0407
7314
0408
0400
7322
0420
0424
0624
