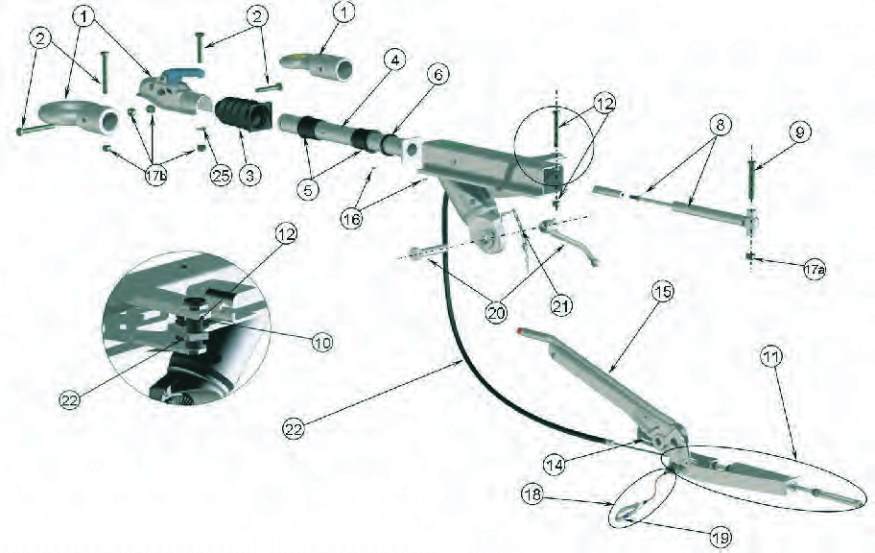

P I È C E S D É T A C H É E S R T N / GO E T T
N° DESIGNATION
1- Boite d’attache ou panneau
2- Jeu de vis
3- Soufflet
4- Tube de traction
5- Bague de tube de traction
6- Rondelle PVC
7- Attache amortisseur (plusieurs
déclinaisons)
8- Amortisseur
9- Vis
10- Biellette et entretoise
11- Compensateur complet
12- Vis, entretoises et écrou frein
13- Vis, entretoises et écrou frein
14- Secteur cranté
15- Levier de parc
16- Goupilles cannelées de bague
* sans recul automatique ** avec recul automatique
Repères 3 et 17A 4-6-17B 5-6-16-17B 8-9-17B
10-12
11-18
14-15 18-19
22
TIMONS
RÉGLABLES
STANDARD
SOUFFLET
DE TÊTE
TUBE DE
TRACTION
JEUX DE
BAGUES
KIT
AMORTISSEUR
KIT
BIELLETTE
KIT
COMPENSATEUR
LEVIER DE
PARC
CÂBLE DE
RUPTURE
1,85 M
KIT CÂBLE
TRANSMISSION
SIMPLEX* RA**
549 A11
0406
7312
0409
0404
7325
7360
0427
7319
7372
7371
549 B11
0406
7312
0409
0403
7325
7360
0427
7319
7372
7371
549 G11
0406
7312
0409
0402
7325
7361
0427
7319
7372
7371
549 G11 SR
0406
7313
0417
0402
7324
7361
0427
7319
7372
7371
549 F11 SR
0406
7313
0417
0401
7324
7361
0427
7319
7372
7371
550 J11
0407
7314
0408
0400
7324
7362
7365
7319
7374
7370
Repère
21
20
Kit
KIT chainette :
1 chainette + 1
goupille + anneau
KIT manette et axe :
1 manette + 1 axe
Pour timon TX
7356
7358
Pour timon TU et TZ
7357
7359
Code
Timon Ø A B Ø C Ø D Ø E Crantage Ø D2a maxi
7381
Noix TZ 21 37,5 83 82 75 37 76,5 48°35
7382
Noix TZ 21 37,5 83 82 75 37 81,5 48°36
7383
Noix TX 31 55 111 85 110 31 80 46°30
POUR TIMONS RÉGLABLES STANDARD
KIT CHAINETTE ET MANETTE
NOIX
