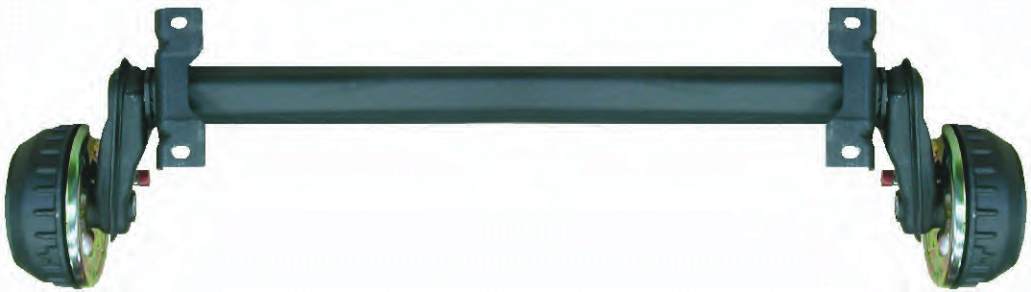

E S S I E UX F R E I N É S A L KO
FICHE DE RENSEIGNEMENTS POUR LA MISE À LA COTE
A : < 1300 kg : perçage 160 - platine 200 x 60
≥ 1300 kg : perçage 160 et 200 - platine 250 x 60
≥ 1800 kg : perçage 220 - platine 270 x 70

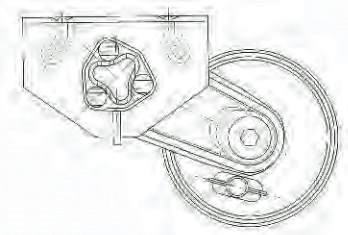

A A
Déport 850
EAB
L
Angle
CODE PTAC Perçage Roulements Corps EAB Angle A L Bras Déport Poids kg EAB mini EAB demandé
7545M 750 kg 4TR100 conique 71 mm 6 pans 1700 30° 50 145 mm 220 mm 40 kg 700
7546M 750 kg 4TR130 conique 71 mm 6 pans 1700 30° 50 145 mm 220 mm 40 kg 700
7547AM 900 kg 4TR100 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg 800
7547M 900 kg 4TR130 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg 800
7548AM 1000 kg 4TR100 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg 800
7548M 1000 kg 4TR130 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg 800
7549M 1300 kg 4TR130 cartouche 97 mm 6 pans 1700 25° 69 161,5 mm 225 mm 52 kg 850
7549AM 1300 kg 5TR112 cartouche 97 mm 6 pans 1700 25° 69 161,5 mm 225 mm 52 kg 850
7550M 1300 kg 5TR140 cartouche 97 mm 6 pans 1700 25° 69 161,5 mm 225 mm 52 kg 850
7550AM 1600 kg 5TR112 cartouche 97 mm 6 pans 1700 25° 69 160 mm 235 mm 76 kg 850
7551M 1600 kg 5TR140 cartouche 97 mm 6 pans 1700 25° 69 160 mm 235 mm 76 kg 850
7551AM 1800 kg 5TR112 cartouche 110 mm 6 pans 1700 25° 75 175 mm 250 mm 81 kg 900
7553M* 2000 kg 5TR140 conique 90 mm 1700 10° 75 145 mm 210 mm 100 kg 1100
Délai 15 jours maxi. Finition peinture noire. Aucun retour ne sera accepté pour un essieu mis à la cote. Livré sans câble.
* Essieu de la marque RTN-GOETT
Ne pas oublier
de commander
des câbles sans
démontage
