D E M I - E S S I E UX A L KO
BOULONNERIE ESSIEUX
CODE PTAC Perçage Roulements Corps EAB Angle A L Bras Déport Poids kg
7513A 750 kg 4TR100 conique 71 mm 6 pans 1700 30° 50 145 mm 220 mm 40 kg
7516 750 kg 4TR130 conique 71 mm 6 pans 1700 30° 50 145 mm 220 mm 40 kg
7516A 900 kg 4TR100 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg
7517 900 kg 4TR130 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg
7517A 1000 kg 4TR100 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg
7518 1000 kg 4TR130 cartouche 80 mm 6 pans 1700 25° 65 158 mm 225 mm 43 kg
7519 1300 kg 4TR130 cartouche 97 mm 6 pans 1700 25° 69 161,5 mm 225 mm 52 kg
7519A 1300 kg 5TR112 cartouche 97 mm 6 pans 1700 25° 69 161,5 mm 225 mm 52 kg
7520 1300 kg 5TR140 cartouche 97 mm 6 pans 1700 25° 69 161,5 mm 225 mm 52 kg
7520A 1600 kg 5TR112 cartouche 97 mm 6 pans 1700 25° 69 160 mm 235 mm 76 kg
7521 1600 kg 5TR140 cartouche 97 mm 6 pans 1700 25° 69 160 mm 235 mm 76 kg
7521A 1800 kg 5TR112 cartouche 110 mm 6 pans 1700 25° 75 175 mm 250 mm 81 kg
7523* 2000 kg 5TR140 conique 90 mm 1700 10° 75 145 mm 210 mm 100 kg
A : < 1300 kg : perçage 160 - platine 200 x 60
≥ 1300 kg : perçage 160 et 200 - platine 250 x 60
≥ 1800 kg : perçage 220 - platine 270 x 70
Finition peinture noire - Vendus par paire - Livré sans câble.

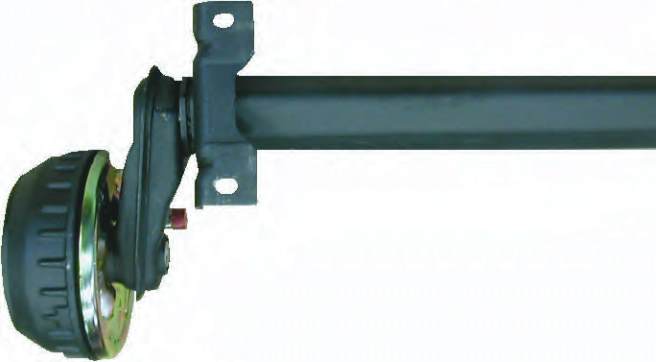

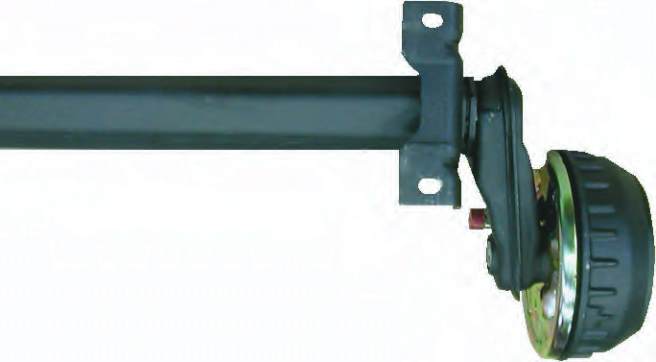

DEMI ESSIEUX ALKO

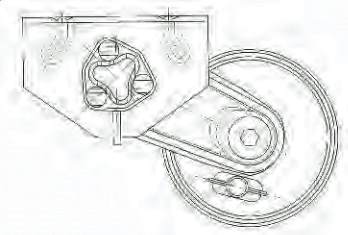

A
A
Déport 850
EAB
L
Angle
* Demi-essieux de la marque RTN-GOETT
V1230
Boulon Ø 12 x 30 plat 19.
R12
Rondelle Ø 13 x 27 x 2,5.
EN12
Écrou Nylstop Ø 12 plat 19.
